연약지반내 WGS Pack의 구근을 형성함과 동시에 Pack의 팽창으로 인한 압밀을 가속화하여 지반강도를 증대
시킴으로서 불균질한 폐기물 매립지반의 공극을 극소화하여 완벽한 개량효과를 얻을 수 있으며, 산업폐기물인
플라이애쉬(Fly Ash)를 주재료로 활용하는 폐기물 재활용 효과 및 Slime이 발생되지 않는 환경친화적인
저소음·무진동 공법

■ Pack 건입, 시멘트 모르타르주입으로 균질한 파일 형성에 의한 선단지지 말뚝효과

■ 파일 구근의 팽창으로 주변지반 압밀, 지반강도 증대

■ 대상지층이 불균질한 매립지반에 정량화된 개량 효과

■ PG파일과 개량주변지반과의 복합지반 거동에 의한 지반개량 효과 증대
■ 산업폐기물(Fly Ash)의 재활용으로 정부예산 절감 효과

■ 파일 타설시 슬라임이 전혀없는 환경친화적 공법

■ 저소음, 무진동으로 민원발생 최소화

■ 느슨하고 연약한 폐기물 매립지반 개량 ■ 항만 및 해안준설 매입지반 개량

■ 택지조성 지반 개량 ■ 구조물 기초 지반보강

■ 도로성토 하부지반 부등침하 방지
PG 파일공법은 경제적이고 환경친화적인 저소음ㆍ저진동공법으로서 안정성과 시공성, 작업성이 우수하고
연약지반보강 등에 광범위하게 사용할 수 있어 적용성과 활용성이 우수하며 향후 각종구조물 기초공사를
중심으로 시공 목적에 따라 적용범위는 다음과 같다.

1) 도로성토 구조물 기초파일(지지력증가 및 침하방지)

그림 1 성토된 도로구조물에서의 PG 파일 적용예

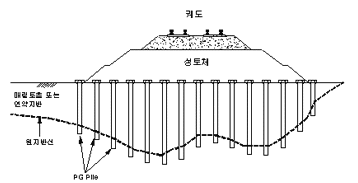

2) 철도성토 구조물 기초파일(지지력증가 및 침하방지)

그림 2 성토된 철도구조물에서의 PG 파일 적용예

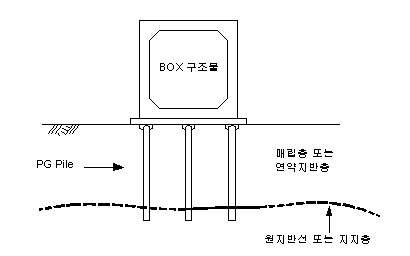

3) BOX 기초파일

그림 3 박스 구조물에서의 적용예

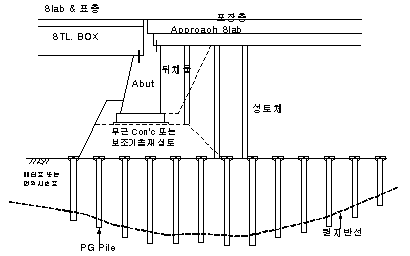

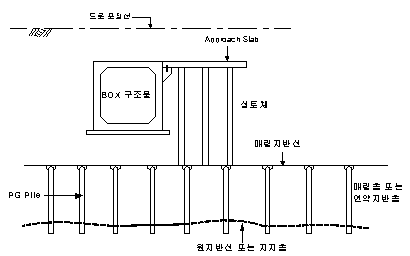

4) BOX Approach Slab 기초파일

그림 4 BOX Approach Slab에서의 적용예

5) 교량 Abutment Approach Slab 기초파일

그림 5 교량 Abutment Approach Slab에서의 적용예

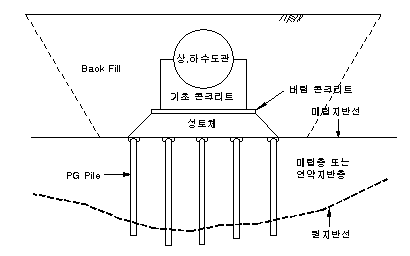

6) 상하수도관 기초파일

그림 6 상하수도에서의 적용예

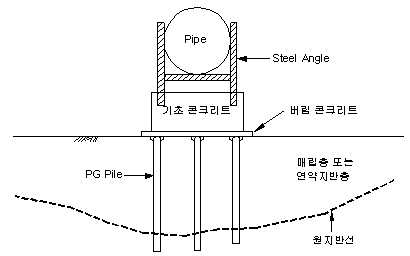

7) 각종 Oil Pipe 기초파일

그림 7 Oil Pipe에서의 적용예

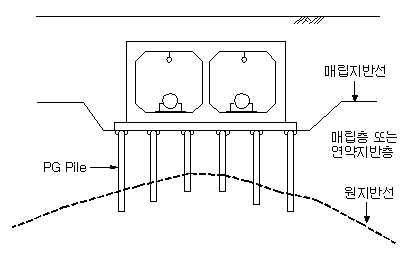

8) 공동구 기초파일

그림 8 공동구에서의 적용예

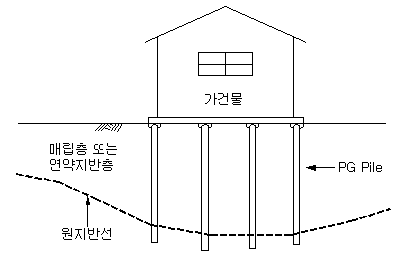

9) 가건물의 기초보강

그림 9 가건물에서의 적용예

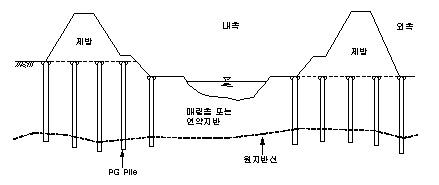

10) 하천 제방의 기초보강

그림 10 하천 제방에서의 적용예

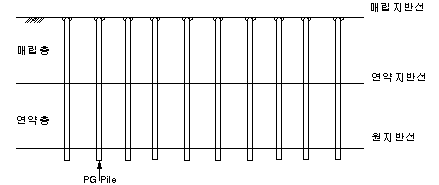

11) 해안 매립지 기초보강

그림 11 해안 매립지에서의 적용예

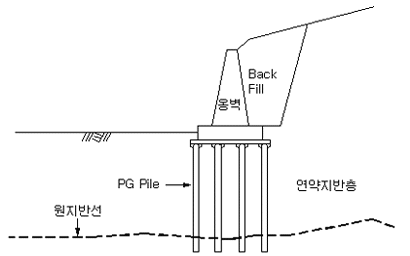

12) 옹벽 기초보강

그림 12 옹벽에서의 적용예

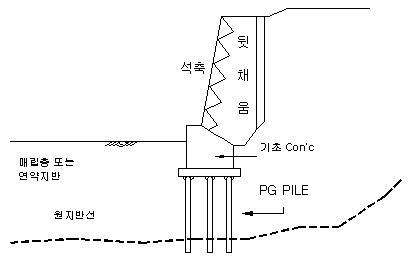

13) 석축 기초보강

그림 13 석축에서의 적용예

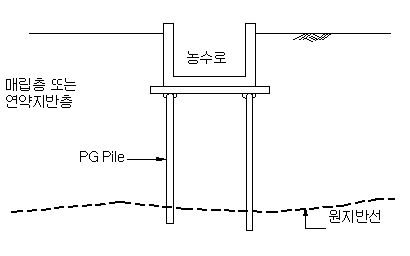

14) 수로구조물 기초보강

그림 14 수로구조물에서의 적용예

■ 연약지반의 개량원리 및 개량 효과
PG파일(Pack Grouting Pile)은 천공 후 현장타설파일의 역학적인 원리와 가압그라우팅에 대한 압축특성 등을
복합적으로 적용한 공법으로서, 일반적인 토사지반과 비교하여 지층특성이 다양하고 간극이 큰 것으로 평가되는
폐기물 매립지반의 지반개량을 목적으로 개발된 최신 공법이다. 특히 PG파일은 WGS Pack내부 그라우팅시
압력을 서서히 증가시키고 주입량을 조절하여 최대한으로 Pack이 팽창할 수 있도록 유도하며 Pack 주위지반을
압밀시키므로 주변지반 압밀증대 및 파일직경이 원지반 토성에 따라 요철이 생겨 마찰저항성이 증대되며, 또한
Pack내부에 그라우팅하므로 견고한 구근을 만들 수 있다. 특히 선단지지를 확실하게 하기 위하여 Pack하단부에
별도의 그라우팅을 Pack외부에서하여 선단지지를 확실하게 한다.
