터널라이닝 배면까지 천공한 후 유동성이 좋은 WGS300그라우트재와 시멘트모르타르(또는 시멘트 밀크)를 주입하여 터널라이닝 자체 강성보강 및 원지반 균열이나 절리면 사이를 치밀하게 충전하여 차수하므로 방수층을 형성하면서 동공을 충전시키는 복합공법(필요시 WGS커튼그라우팅 공법 적용) |
|
|
|

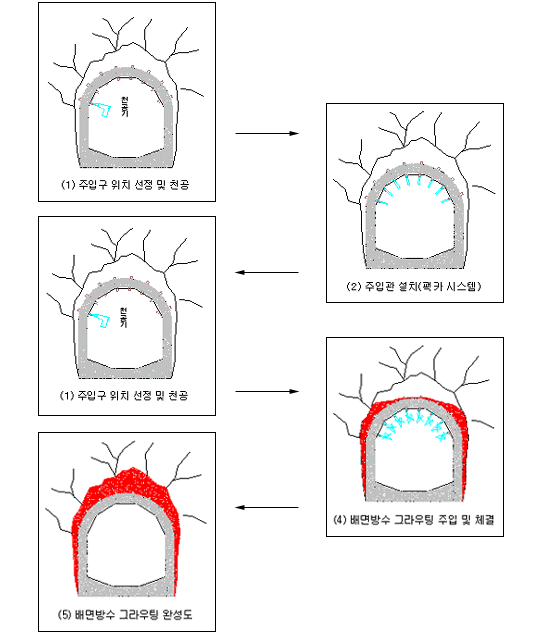

° 주 입 방 법: 천공 후 주입 ° 주입구 규격: ø 14~50㎜ ° 주입구 재질: PE Pipe+팩카 ° 주입압(기계압) : 0~10㎏f/㎠ * 실주입압: 0~3㎏f/㎠
|
|
|
|
WGS300주입재 사용은 콘크리트와 같은 시멘트계로서 콘크리트 구조물(터널)과의 열팽창계수가 같으므로 구조물의 수축팽창에 일체화가 되어 장기적이고 안정적인 지수를 수행하며 동공내부를 밀실하게 채워준다. ① 압축강도(28일 재령) : 250 kgf/㎠ ② 접착강도(28일 재령) : 22 kgf/㎠ ③ 열팽창계수: 1.2ⅹ10-6 (시멘트: 1.6ⅹ10-6) (관련근거 : KS 모르타르 시험규격에 의한 압축강도와 접착강도 시험) ※
WGS방수그라우트재의 우수성: 참고자료 참조 |
|
|
|
|
|
1. 공동 충전, 터널라이닝 콘크리트 강성보강, 방수 등 효과 동시 달성 2. 장비 경량화 및 장거리 주입으로 시공효율성 보장 3. 주입재의 유실을 방지하기 위해 WGS500 커튼그라우팅을 시행 가능 |
|
|
|
|
|
1. 터널라이닝 배면 주입으로 공동충전 2. 터널라이닝 자체 강성보강 3. 터널라이닝 배면 원지반 균열이나 절리면 충전 및 차수 4. 지하수의 이동이 크거나 지하수와 접해있는 곳 |
|
|
|
|
|

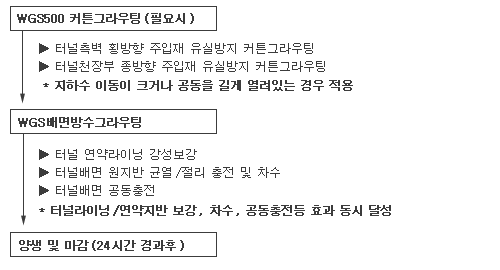

1. WGS 배면방수그라우팅 공법(건설신기술 제178호) 2. WGS500 커튼그라우팅 공법(신공법,주입재 유실방지) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

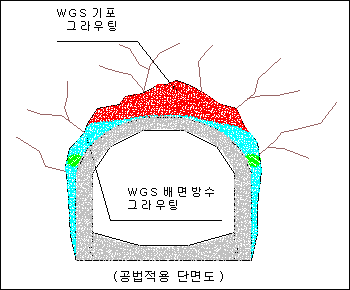

터널 굴착면과 라이닝 콘크리트 사이에 존재하는 공동 충전시 WGS배면방수그라우팅 공법으로 터널라이닝 배면 강성 보강 및 방수를 시행하고, 공동에 대해서는 WGS기포그라우팅으로 충전하므로서 공동충전, 터널라이닝 콘크리트 강성보강, 누수방수 등의 효과를 동시에 달성하는 완벽하고 영구적이며 경제적인 보강공법 * 필요시 WGS500 커튼그라우팅을 시행(주입재 유실방지) |
|
|
|
|
|
|
|
|
1. 공동 충전, 터널라이닝 콘크리트 강성보강, 누수방수 등을 동시에 달성 2. 주입재의 유실을 방지하기 위해 WGS500 커튼그라우팅을 시행 3. 터널라이닝 천단부 하중부담을 감소(WGS기포그라우팅) 4. 장비 경량화 및 장거리 주입으로 안전시공 및 시공효율성 보장 |
|
|
|
|
|
1. 터널라이닝 배면 공동충전 2. 터널라이닝 배면 강성보강 및 누수 방수 |
|
|
|
|
|

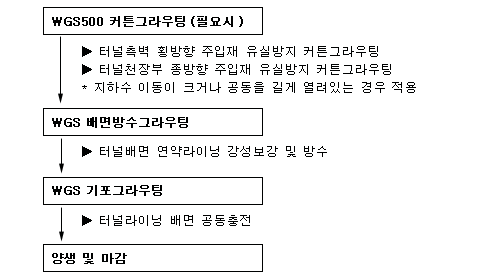

1. WGS500 커튼그라우팅 공법(주입재 유실방지,필요시) 2. WGS 배면방수그라우팅 공법(터널라이닝 배면 강성보강) 3. WGS 기포그라우팅 공법(공동채움) |
|
|
|
|
|
|
|
|
|
|

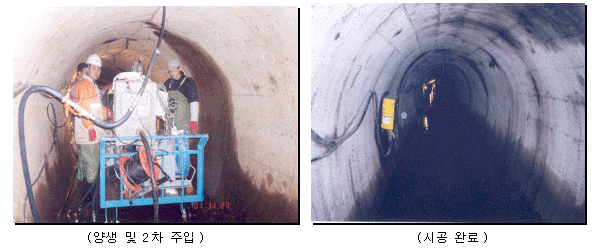

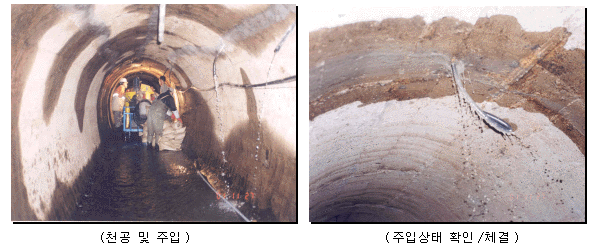

■ 시공 현장 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
