지하 굴착공사시 지중연속벽(또는 H-Pile) 설치 후Strut 와 Jack을 이용하여 측면 토압에 대한 버팀을 유지하는데 이때 Wale의 프렌지 변형을 막기 위하여 “Mortar를 채움한 강관WGS-Stiffner”를 Strut 지지 부위인 Wale 프렌지 내부에 끼워주어 Wale의 변형을 방지하면서 Strut와 측면 토압의 균형을 유지 시키는 안정적이고 경제적인
공법

■ 안전시공 보장(토압 균형 유지) 및 시공 간편(기성제품 활용)

■ 기존 Stiffner보다 경제적이며 체계적인 효능 발휘

* WGS-SF : 강관+Mortar+플라스틱 Cap으로 구성

■ 강재에 용접하지 않아 재사용시 유리함

■ 기 제작된 WGS - SF를 Wale 프렌지에 꼭 맞도록 삽입

■ 미세한 Stiffner 길이 조정은 두께 조정된 켚을 이용하여 교체 보정

* 유의사항

- 하부의 SF는 Wale 변형으로 빠질 경우에 대비하여 Cap 외측에 접착 본드로 부착하여 Wale 변형시에도
빠지지 않도록 조치

- 설치할 때는 고무망치를 사용하여 충격 없도록 삽입

- 재활용을 위하여 철거할 경우에도 설치방법과 동일하게 철거

구 분	기 존 공 법	WGS-SF 공법
적용 부위	Strut와 Wale 접합부의 Wale 프렌지 보강
보강 방법	○ Wale의 프렌지 내부에 앵글 또는 강판을 절단 용접하여 Wale 버팀력을 보강	○ Wale 프렌지 내부에 Mortar채움한 강관 Stiffner 를 삽입하여 Wale버팀 력을 보강하면서 찌그러짐 예방
재료	○ 앵글 또는 강판 *Wale 프렌지 내부에 용접	○ WGS-SF [강관+Mortar+Cap(PE재)] * Wale 프렌지 내부에 삽입
장점	-	○ Wale에 용접하지 않는 탈착식으로 시공이 간편 하고 경제적 ○ 안전시공 보장 * 1set(SF 2개)당 버팀력50ton 이상
단점	○ 강재에 용접하여 강재의 기본 강성을 변화시키 므로 재사용시 안전에 문제 ○ 면처리등의 추가 인건비 부담 요인으로 재활용 기피하여 비경제적	-
시공성	8개소/day/인	12개소/day/인
경제성	( )원/개소	( )원/개소

H-Pile(또는 지하연속벽) 시공시 H-Pile이 Wale에 밀착되지 않아 Strut 버팀력이 H-Pile에 균등하게 전달되지 못하는 점을 보완하여 H-Pile과 Wale사이의 틈새를 기 제작된 비닐펙에 현장에서Mortar 그라우팅하여 보강 하는 경제적이면서도 안전 시공을 보장하는 공법

■ 기 제작된 비닐펙에 현장에서 Mortar 그라우팅하므로 완벽한 틈새 밀착보강

■ 기존 보강공법에 비해 체계적인 틈새보강 가능

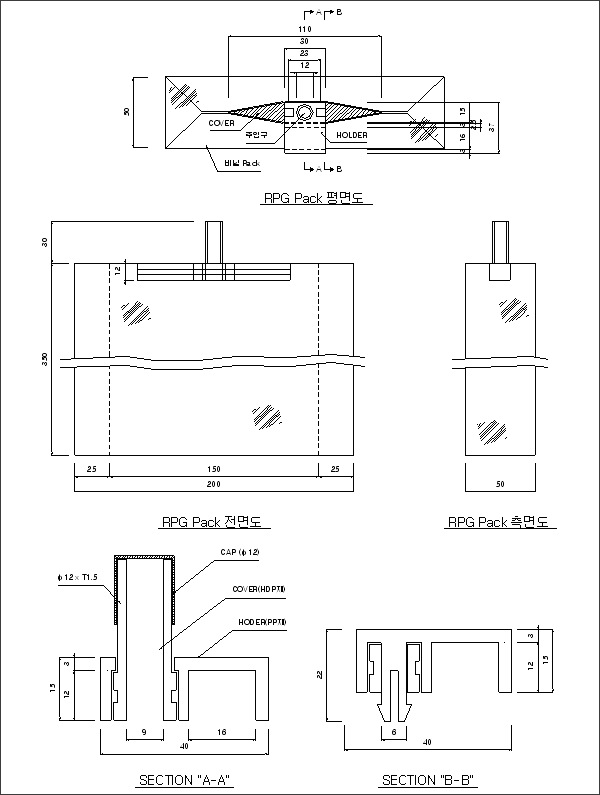

① 1 단계 : RPG Pack 설치

- H-Pile(또는 지중연속벽)과 Wale사이에 비닐 또는 코팅 마대로 제작한 RPG Pack을 삽입 (Wale에 고정)

② 2 단계 : Grouting 실시

- RPG Pack에 시멘트 Mortar을 주입한 후 양생

③ 3 단계 : 버팀력 강화

- 양생된RPG Pack과 Wale이 H-Pile(또는 지중연속벽) 과 밀착되도록 Strut의 Jack을 이용하여 버팀력을
강화

④ 4 단계 : 철거 재사용

- 비닐Pack을 제외한 상부 COVER와 HOLDER를 철거 후 재활용

구 분	기 존 공 법	WGS-RPG 공법
적용 부위	지중연속벽 또는 H-Pile과 Wale 틈새 보강
보강 방법	○ H-Pile(또는 지중연속벽)과 Wale 사이의 틈새 를 목재 쐐기 박기 또는 강판을 절단하여 용접 보강	○ RPG Pack을 이용하여 H-Pile(또는 지중연속벽)과 Wale 틈새에 고정하고 Mortar 그라우팅하여 틈새를 완전 밀착 보강
재료	○ 목재쐐기 또는 앵글, 강판	○ RPG Pack(비닐 Pack +Mortar)
장점	-	○ Wale과 지중연속벽 틈새를 폭에 관계 없이 치밀하게 채움보강하여 Strut의 버팀력을 100% 지중연속벽 또는 H-Pile에 전달 ○ 강재에 용접하지 않아 본래의 강성을 유지하여 재사용시 안전하고 재활용시 면처리 등의 추가 인건비 부담 없음
단점	○ 강재 용접으로 본래의 강성 유지 가 불가하여 재사용시 구조적으 로 문제가 있고 면처리 등의 추가 적인 인건비 부담으로 재사용 기피	-
시공성	8개소/day/인	12개소/day/인
경제성	( )원/개소	( )원/개소

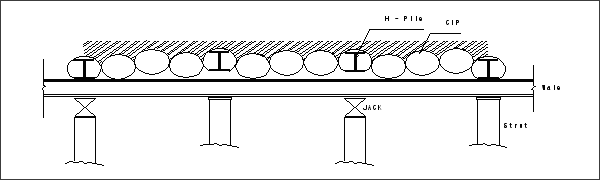

■ 가시설 보강전 평면도

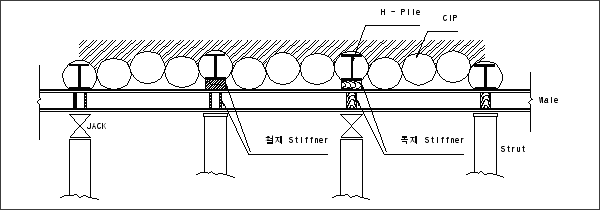

■ 기존 보강공법 평면도

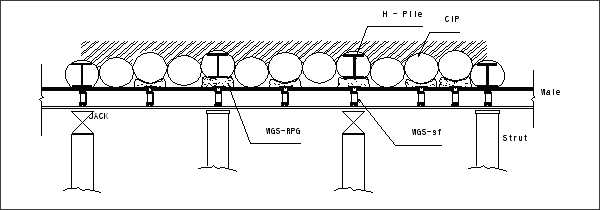

■ WGS보강공법 평면도

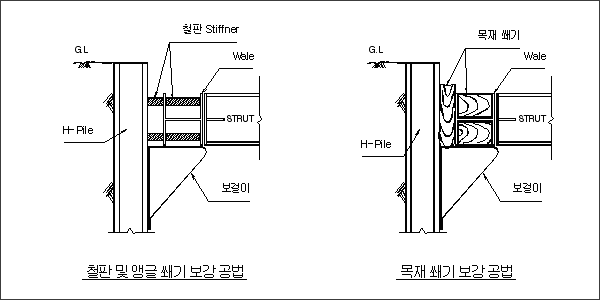

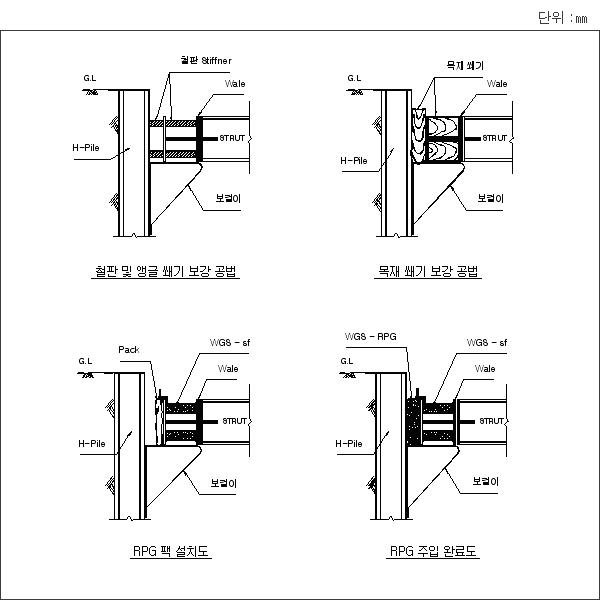

■ 기존 보강공법 단면도

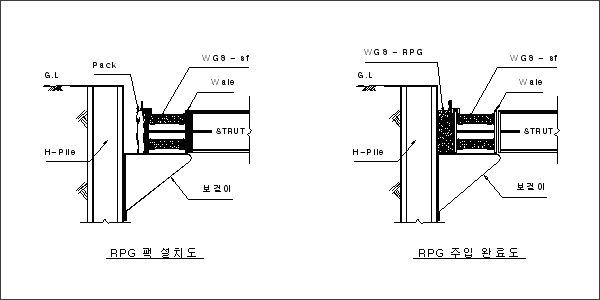

■ WGS보강공법 단면도

■ 현장에서 체계적으로 안전시공이 가능한 가시설 보강공법 적용

■ 시공이 간편하면서도 경제적인 공법 채택

■ 강재 재사용이 가능하고 강재에 용접하지 않는 공법 검토

■ 환경친화적인 공법 적용
